罗德与施瓦茨ZVB矢量网络分析仪技术参数
FUJITAI | 2025-05-19 11:49:32    阅读:5   发布文章

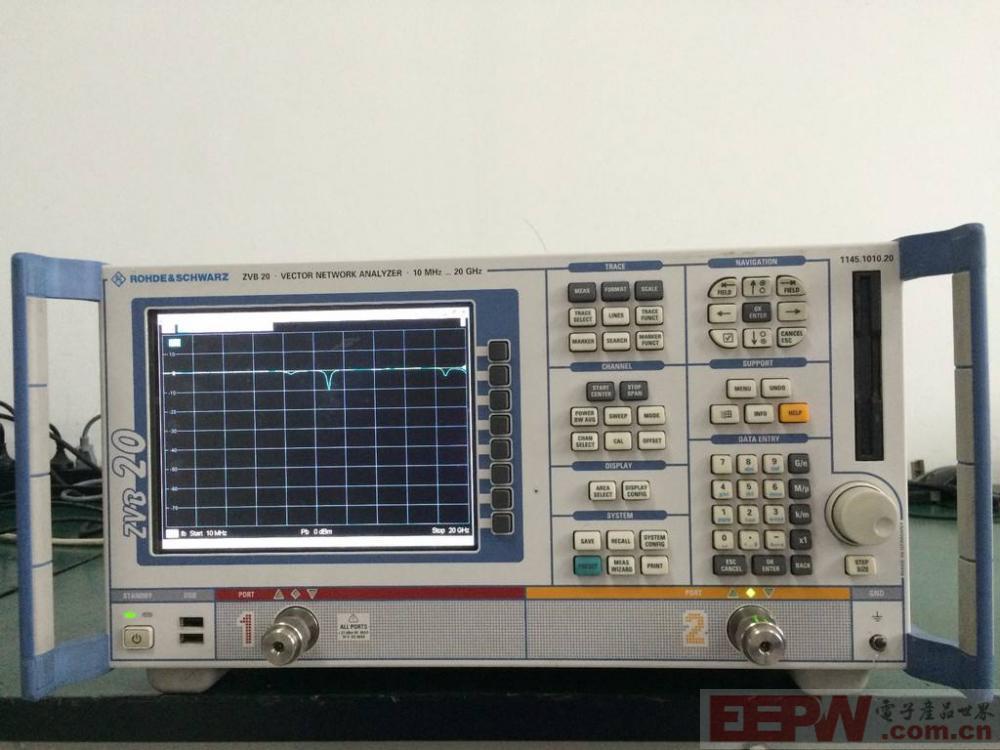

R&S ZVB矢量网络分析仪适用于无源器件和有源器件的通用测量,它的频率范围有300KHz至8GHz和10 MHz 至20 GHz。罗德与施瓦茨ZVB矢量网络分析仪ZVB8使矢量分析变得更加简单,特别是对于多端口器件和平衡器件的测量而言,由于它那全面的测量功能、出色的技术指标、快速的数据采集传输能力和强大的远程控制能力,使得R&S ZVB成为研发和生成的理想设备。该设备结构紧凑,重量小于20Kg,尺寸只有44 cm x 23 cm x 35 cm

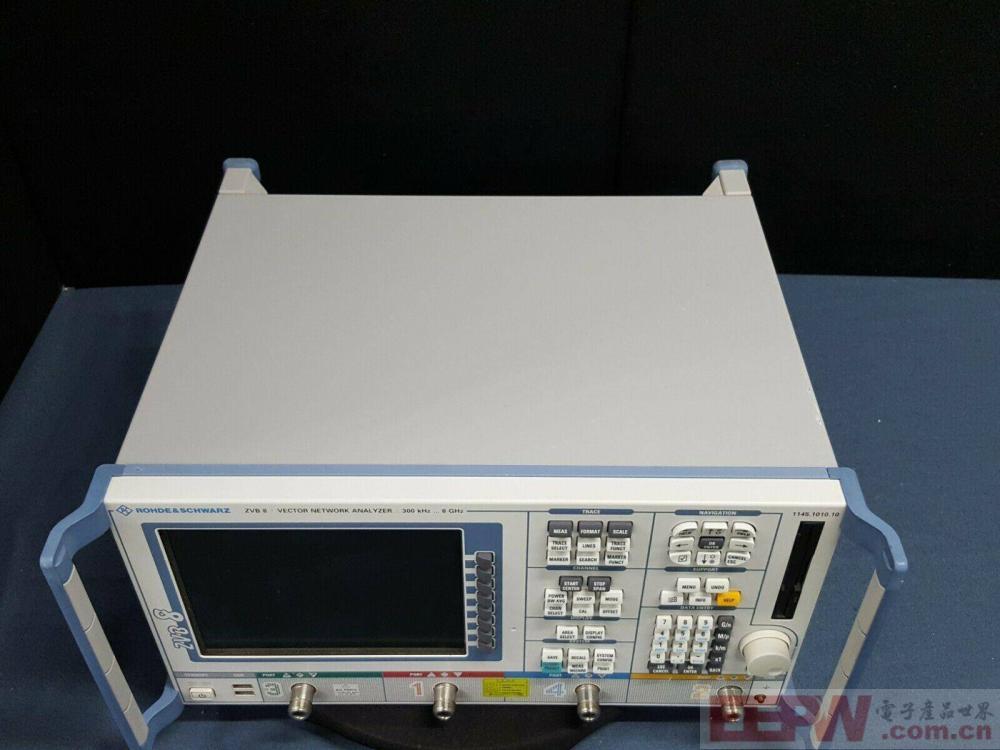

R&S ZVB8矢量网络分析仪300KHz至8GHz仪器有2/3/4个端口

崭新的多端口理念

◆ 仪器有2/3/4个端口

◆ 多端口处理能力

◆ 平衡测试能力

◆ 校准单元,频率高达24 GHz;

 突出的指标

◆ 每条轨迹曲线20001点

◆ 动态范围优于123 dB

◆ 功率扫描范围50 dB



高速

◆ 测量时间:<4.5 ms (201点,频率扫描模式)

◆ 通道间切换时间:<1 ms

◆ 设置间切换时间:<10 ms

◆ 数据传输时间:<0.7 ms (201点,通过RSIB)

◆ 可以同步测量多于一个待测件
